J'ai procédé à un léger remaniement du
schéma électrique:
-
Tous les équipements X10 sont alimentés
par un même disjoncteur, l'avantage étant de pouvoir couper tous les
consommateurs X10 en une seule manoeuvre.
-
L'éclairage central fixe (non X10)
passe à 6 spots 12V/50W au lieu de 3 initialement.
|
Le tableau électrique sera masqué par une petite porte. Il intègre (en partie gauche) 2 équipements X10:
- un variateur LD11 pour le transfo fer 500W de
l'éclairage.
- un commutateur AD10 pour les prises pilotées.
|
|
La VMC est raccordée à l'évacuation
extérieure. Hormis le flux d'air, on l'entend légèrement mais le faux
plafond n'est pas encore posé. Si le bruit mécanique est encore audible
après la pose du faux plafond, elle sera bardée de laine de roche. Un clapet
anti-retour a été inséré sur l'évacuation d'air.
|
|

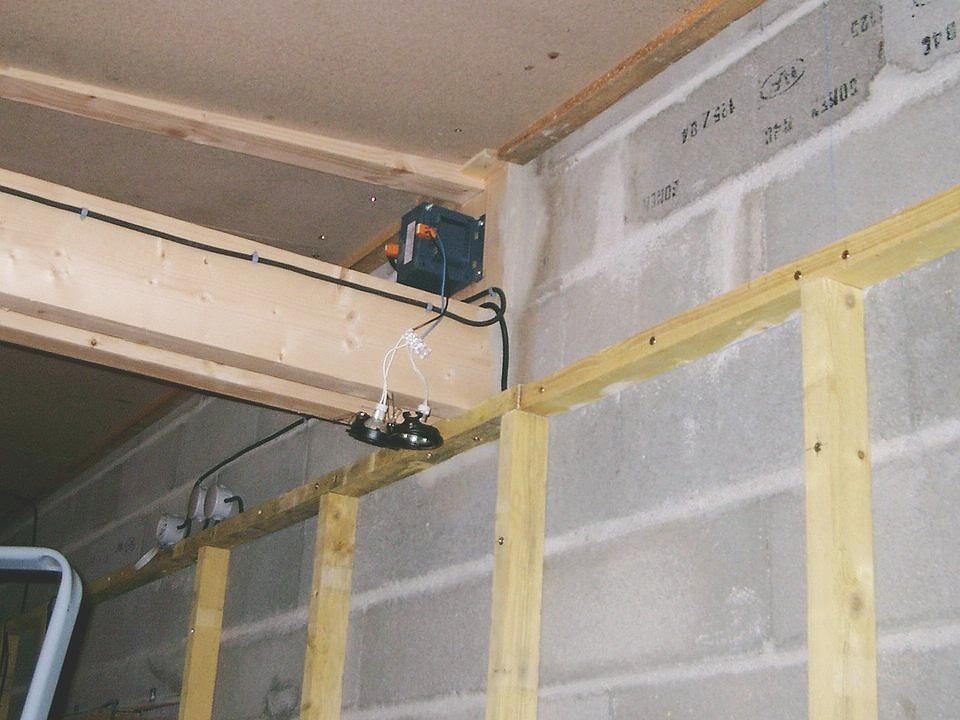

On aperçoit ici le transformateur fer
TBT, connecté au graduateur X10, alimentant les spots. N'ayant pas trouvé de
modèle à sortie 12V de 500W, j'en ai acheté un à sortie 24V chez
Conrad. Les spots seront donc reliés en série deux à deux pour compenser
cela. Petit avantage (il faut bien positiver), le courant circulant dans le
circuit TBT sera deux fois moindre et il y aura donc quatre fois moins de
perte dans les câbles.
|
 |

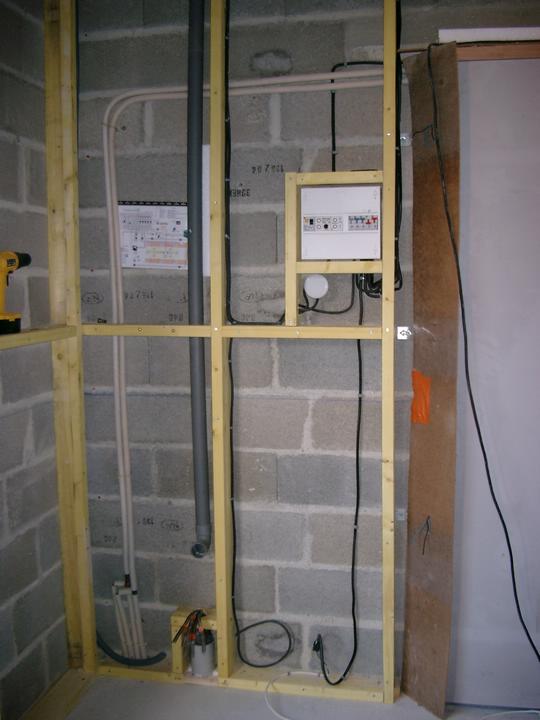

Le centre névralgique où l'on distingue:
- Le tableau 220V,
- l' arrivée des câbles HP circulant sous la dalle
béton,
- La gaine de Ø60 en PVC pour le passage des câbles
vidéo. Celle ci facilitera les évolutions.
|
|

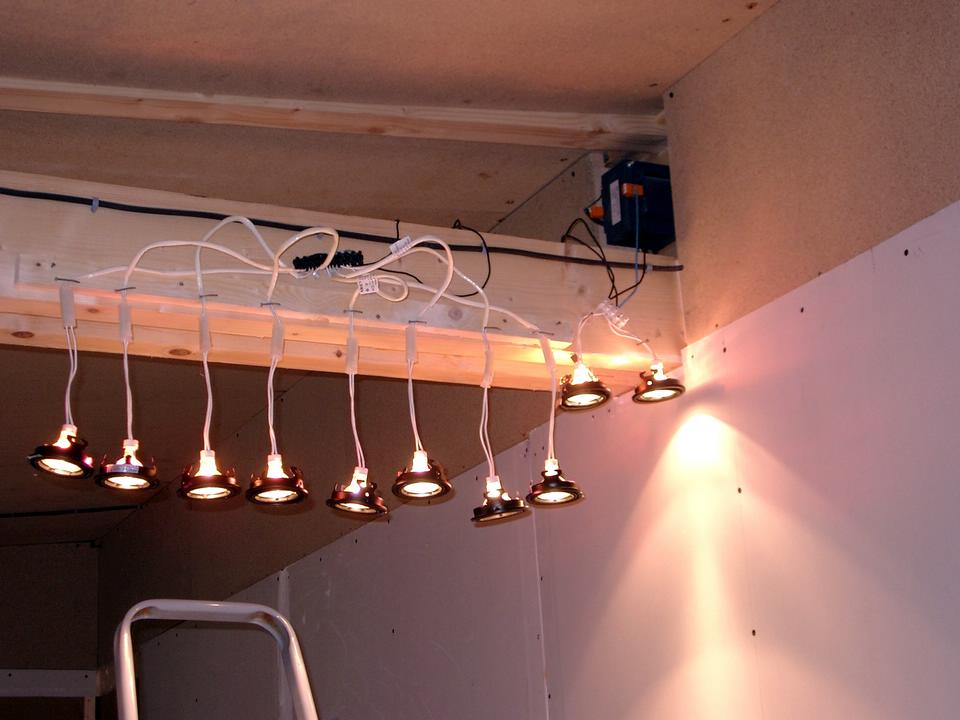

J'ai effectué quelques tests pour vérifier que le LD11 et le
transformateur assurent bien leur tâche. Tout semble correct....
|
|
